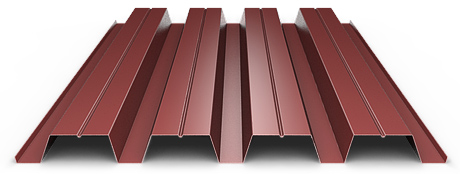

Профнастил H60

Профнастил H60
Цена:
От 264 руб. за шт.
Полная ширина — 902 мм.
Рабочая ширина — 845 мм.
Высота профиля — 60 мм.
Толщина листа — 0,5 – 1,0 мм.
  • Самовывоз со склада - Бесплатно
  • Доставка от 4500 руб.
Доступные цвета:
RAL 9003
RAL 9003
RAL 9002
RAL 9002
RAL 9006
RAL 9006
RAL 1015
RAL 1015
RAL 1014
RAL 1014
RAL 7004
RAL 7004
RAL 5005
RAL 5005
RAL 3003
RAL 3003
RAL 1018
RAL 1018
RAL 1036
RAL 1036
RAL 3005
RAL 3005
RAL 3009
RAL 3009
RAL 3011
RAL 3011
RAL 5002
RAL 5002
RAL 5021
RAL 5021
RAL 5024
RAL 5024
RAL 6002
RAL 6002
RAL 6005
RAL 6005
RAL 6019
RAL 6019
RAL 6020
RAL 6020
RAL 7005
RAL 7005
RAL 7024
RAL 7024
RAL 8017
RAL 8017
RAL 8019
RAL 8019
Описание
Сфера применения

ВРК1 предлагает купить профнастил H60 по низкой цене с доставкой по Москве и всей России или самовывозом с ближайшего склада. Узнать стоимость доставки и заказать профилированный лист H60 вы можете позвонив по бесплатному номеру +7 (495) 763-60-71 или заказав обратный звонок.

Согласно ГОСТу Р 52146-2003 для изготовления профнастила Н60 используется оцинкованная сталь толщиной от 0,7 до 0,9 мм, покрытая полимером. Согласно ГОСТу Р 52246-2004 применяется холоднокатаная оцинкованная сталь. Технические характеристики и процесс изготовления соответствуют ГОСТ 24045-94. Отличительная особенность — высота трапецеидального профиля, что значительно увеличивает несущую способность кровельного материала. Профлист Н60 производится длиной от 1,0 до 12,0 м.

Технические характеристики

В осевом направлении вдоль главных гофр располагаются ребра жесткости, что увеличивает несущую способность профиля Н60 и прочность.

Профлист Н60

Тип
Высота профиля, мм
Ширина полная, мм
Ширина рабочая, мм
Ширина заготовки, мм
Толщина листа, мм

Масса 1м
длины, кг

Масса 1 м2 полной ширины, кг

H-60x845-A

H-60x845-B

60
902
845
1250
0,5
5,4
4,32
0,55
5,9
4,72
0,7
7,4
5,92
0,8
8,4
6,72
0,9
9,3
7,44
1,0
10,3
8,24

Графики нагрузок. Предоставлено ЦНИИПСК им.Мельникова

Однопролетная схема H-60x845-A

Толщина,мм Длина, м
  2 2,5 3 3,5 4 4,5
0,5 333 213 148 103 69 49
0,55 378 242 168 117 78 55
0,7 657 420 292 187 125 88
0,8 797 510 337 212 142 100
0,9 941 602 378 238 159 112
1 1008 645 395 249 167 117

Расчетная нагрузка принята по расчету на прочность в пролете

Двухпролетная схема H60 x 845-A

Толщина,мм Длина, м
  2 2,5 3 3,5 4 4,5
0,5 200 160 134 115 100 88
0,55 239 191 159 136 119 98
0,7 370 296 247 211 185 147
0,8 471 377 314 269 214 169
0,9 581 465 388 316 242 191
1 702 562 446 328 251 198

Расчетная нагрузка для пролетов L=2,0; 2,5; 3,0 (t=0,5-0,9); 3,5 (t=0,5-0,8); 4,0 м (t=0,5-0,7) принята по устойчивости стенки.
Расчетная нагрузка для пролетов L=3,0 (t=1,0); 3,5 (t=0,9;1,0); 4,0 (t=0,8-1,0); 4,5 м принята по расчету на прочность на опоре.

трехпролетная схема H-60x845-A

Толщина,мм Длина, м
  2 2,5 3 3,5 4 4,5
0,5 228 182 152 130 114 94
0,55 271 217 181 155 136 106
0,7 420 336 280 240 210 170
0,8 535 428 357 306 267 193
0,9 661 529 440 378 302 216
1 798 638 532 410 314 226

Расчетная нагрузка для пролетов L=2,0 - 3,0; 3,5 (t=0,5-0,9); 4,0 м (t=0,5-0,8) принята по устойчивости стенки
Расчетная нагрузка для пролетов L=3,5 (t=1,0); 4,0 м (t=0,9;1,0) принята о расчету на прочность на опоре
Расчетная нагрузка для пролета L=4,5 м принята по деформации

Четырехпролетная схема H - 60x845-A

Толщина,мм Длина, м
  2 2,25 2,5 2,75 3
0,5 219 195 175 159 146
0,55 261 232 209 190 174
0,7 405 360 324 294 270
0,8 515 458 412 374 343
0,9 636 565 509 462 424
1 768 682 614 558 512

Расчетная нагрузка принята по устойчивости стенки

Однопролетная схема H60 x 845-B

Толщина,мм Длина, м
  2 2,5 3 3,5 4 4,5
0,5 446 285 164 104 69 49
0,55 495 317 185 117 78 55
0,7 743 475 282 178 119 84
0,8 855 547 334 210 141 99
0,9 968 619 376 237 159 111
1 1004 642 425 268 179 126

Расчетная нагрузка для пролетов L=3,0 - 4,5 м принята по деформации
Расчетная нагрузка для пролетов L=2,0; 2,5 м принята по расчету на прочность в пролете

двухпролетная схема H-60 x 845-B

Толщина,мм Длина, м
  2 2,5 3 3,5 4 4,5
0,5 200 160 134 109 83 66
0,55 239 191 159 123 95 75
0,7 370 296 247 211 164 130
0,8 471 377 314 260 199 157
0,9 581 465 388 307 235 186
1 702 562 448 329 252 199

Расчетная нагрузка для пролетов L=2,0; 2,5; 3,0 (t=0,5-0,9) м принята по устойчивости стенки
Расчетная нагрузка для пролетов L=3,0 м (t=1,0); 3,5 - 4,5 м принята по расчету на прочность на опоре

Трехпролетная схема H60 x 845-B

Толщина,мм Длина, м
  2 2,5 3 3,5 4 4,5
0,5 228 182 152 130 104 82
0,55 271 217 181 155 118 93
0,7 420 336 280 240 205 161
0,8 535 428 357 306 249 191
0,9 661 529 440 378 294 215
1 798 638 532 411 315 243

Расчетная нагрузка для пролетов L=2,0 - 3,0; 3,5 (t=0,5-0,9) м принята по устойчивости стенки
Расчетная нагрузка для пролетов L=3,5 (t=1); 4,0; 4,5 (t=0,5;0,55) м принята по расчету на прочность на опоре
Расчетная нагрузка для пролета L=4,5 (t=0,7-1,0) м принята по деформации

Четырехпролетная схема H-60x845-B

Толщина,мм Длина, м
  2 2,25 2,5 2,75 3
0,5 219 195 175 159 146
0,55 261 232 209 190 174
0,7 405 360 324 294 270
0,8 515 458 412 374 343
0,9 636 565 509 462 424
1 768 682 614 558 512

Расчетная нагрузка принята по устойчивости стенки

  1. Строительство быстровозводимых зданий.
  2. Возведения больших промышленных объектов.
  3. Строительство частного жилого сектора.
  4. Для перекрытия пролетов без промежуточных опор шириной до 3-4 м.
  5. Для монтажа несъемной опалубки при устройстве железобетонных перекрытий.
  6. В качестве перекрытий плоских крыш гражданских и промышленных зданий.
  7. Установки диафрагмы жесткости при возведении каркасных сооружений.
  8. Для установки холодных и утепленных перегородок.
  9. Для устройства ограждений временного и постоянного типа.
