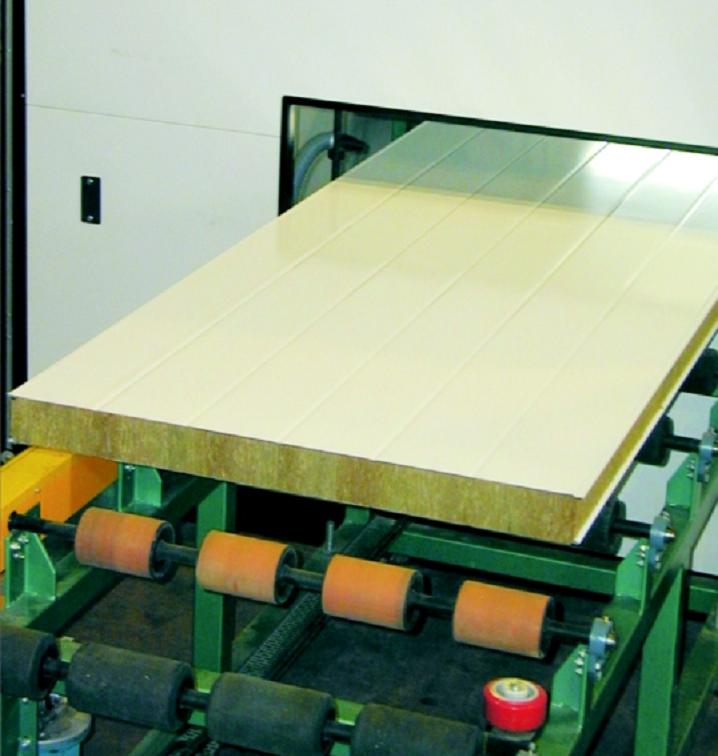

Огнестойкие панели состоят из двух профилированных, оцинкованных и окрашенных стальных листов толщиной 0,5, 0,6 или 0,7 мм и слоя утеплителя из негорючей ламелированной минеральной ваты класса A1 (НГ). Все три слоя плотно склеены в прочную панель толщиной 50 – 240 мм. В процессе производства на наружную и внутреннюю стороны панели наносится специальная полиэтиленовая пленка для защиты от поврежений при погрузке/разгрузке, транспортировке и монтаже. После завершения монтажа пленка снимается. Длина панелей может быть до 12,5 м.
Антикоррозионная защита стального листа
Применяются два основных типа антикоррозионного покрытия стального листа:
- Защитное полиэфирное покрытие SP – стандартное защитное покрытие толщиной 25 мкм.
- Защитное поливинилиденфлоридное покрытие PVDF – по требованию заказчика.
Стальной лист оцинкован методом горячего цинкования и окрашен в заводских условиях методом "Coil Coating". Это подразумевает окрашивание валиками и высушивание в печи при температуре не менее 200°C.
Колеровка панелей осуществляется в соответствии с каталогом RAL "classic" и включает следующие стандартные цветовые оттенки (для полиэфирного защитного покрытия – SP): RAL 9002, RAL 9010, RAL 9006, RAL 7035, RAL 5010, RAL 1015.
По желанию заказчика возможно изготовление панелей других цветовых оттенков по RAL "classic" и с другими типами защитного покрытия.
Определение толщины панели
Необходимая толщина сэндвич панели выбирается с учетом требований заказчика, проекта и в соответствии с теплотехническим расчетом, выполненым по СНиП. От выбранной толщины напрямую зависит ее несущая способность (График 1), теплоизоляция фасада, а также термостойкость всей конструкции.
Данные для расчета подконструкции
Допустимые расстояния между опорами определяются с учетом выбранной толщины панели, нагрузок и ширины опор (График 1).
Несущая способность панелей, имеющих окна, двери и другие проемы снижена. Допустимые расстояния между опорами указаны на Графике 1. График составлен для однопролетной статической системы и подходит для всех цветовых групп.

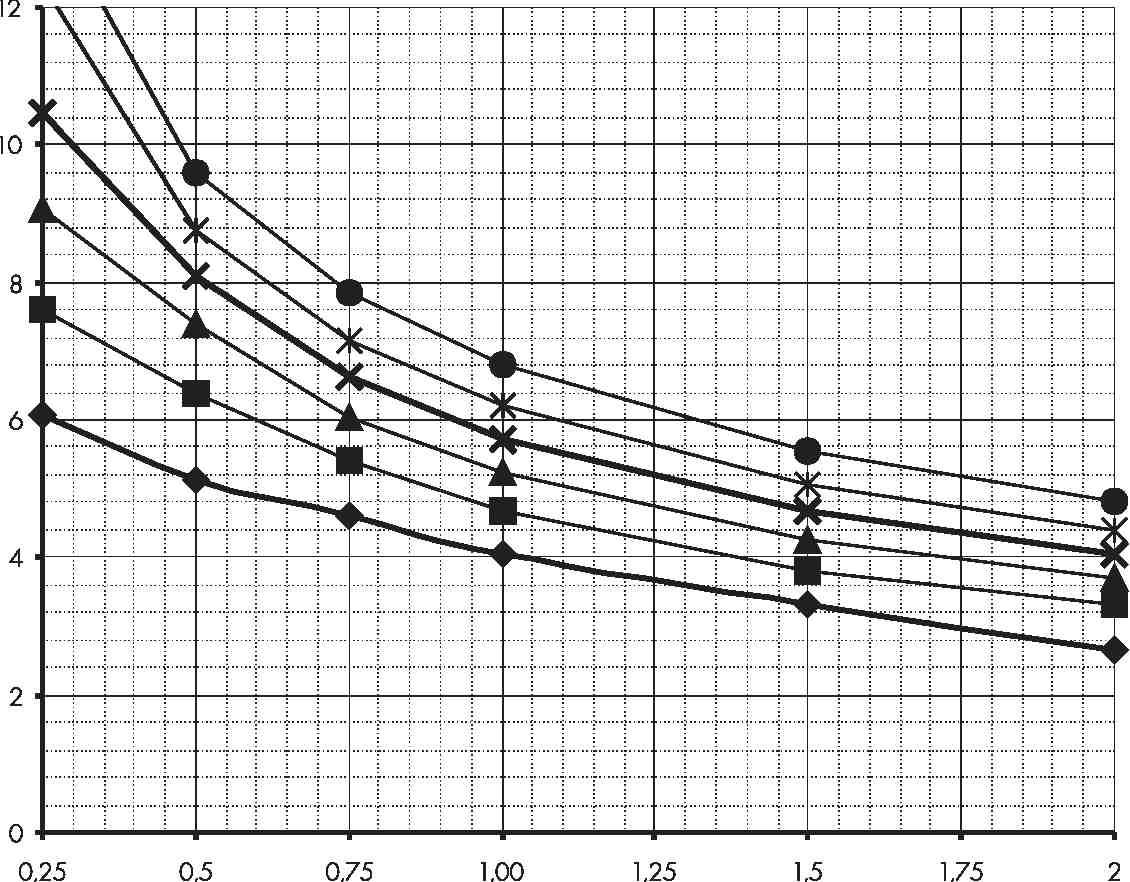

График 1: Допустимые расстояния для однопролетной статической системы 60, 80, 100, 120, 150 и 200
Пояснения к графику:
Ветровая нагрузка (кН/м2)
Допустимые расстояния между опорами указаны в метрах.
Рассматриваемая ширина опоры 60 мм.
Допустимые расстояния приведены для допустимых прогибов L/100.
Значения действительны только для зданий с нормальным внутренним климатом, для панелей из листовой стали
толщиной 0,6 мм.
Допустимые расстояния между опорами являются ориентировочными. Технический отдел может подготовить
расчет допустимых расстояний между опорами.
Ветровая нагрузка определяется в соответствии со СНиП 2.01.07-85* (Нагрузки и воздействия).
